Power Distribution Monitoring & Management System
配電監測管理系統
產品概述
ATES1000系列配電監測管理系統是我公司響應國家提出的“優化產業結構，推進節能減排”的號召，基于先進的現場總線方式實現電力系統信息交換和管理的先進理念而開發完成的。系統集保護、測量、控制、信號采集、故障錄波、諧波分析、用電管理、電能質量分析、負荷控制和運行管理為一體，通過通訊網絡、計算機和專業的電力監控軟件使用戶的電力系統透明化，是一套提高電力系統安全性、可靠性和管理水平的智能化系統。
該系統適用于各行業用戶端供配電監控和運行管理，通過對用戶配電網絡和電氣設備的不間斷保護和監控，提高供電可靠性和供配電系統的自動化水平，來實現可靠、安全、先進、高效的供配電系統。
應用領域
? 中壓系統
? 低壓系統
? 變配電系統
? 無人值守及運維
產品特點
? 分布式實時/歷史數據庫：軟件內嵌實時和歷史數據庫，具備分布式的數據源管理模式。
? 靈活的系統架構：系統采用B/S架構，可根據客戶規模和現場情況，選擇使用安庭公有云服務或為客戶定制建立私有云的靈活方式。同時，系統軟件可以根據用戶需求自由配置。
? 平臺用戶管理：軟件提供完善的安全保護機制，用戶管理具備多個級別，有效避免誤操作。
? 多元化插件配置功能：可以實現動畫播放、基于GIS地圖的數據展示及操作、視頻監控及處理等功能。
? 多種數據采集接口：支持串口、網口、GPRS、CDMA及GSM等數據通訊接口，可兼容市面上大部分通訊設備，并具備相應的接口驅動。
? 豐富的電力行業規約：系統支持CDT規約，DNP3.0規約，IEC870-5-101/102/103/104規約，SC1801規約，Modbus/Jbus（RTU/ASCII/TCP）規約，多功能電度表規約、CANBus規約、LonWorks規約等多種電力常用規約。
? 報警及SOE時間管理功能：系統支持對電力采集監測的電信號的報警處理，支持遙測量的越限處理，及遙信量的變位處理等，并支持SOE。
? WEB網絡發布功能：具備獨立的Web發布功能，Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性,保證多個Web客戶端的并發訪問。
? 系統接口開放：采用多進程與多線程的設計和開放式體系架構，全面支持DDE、OPC、ODBC/SQL、ActiveX、.NET標準，可以提供實時、歷史和報警數據的遠程訪問接口，提供自定義圖形的接口，以O(shè)LE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口。
產品目標
? 實現配電現場自動采集，提高能源及時性和準確性的同時，大大提高能源利用率，節能減排。
? 實時監測及預警，智能分析設備運行工況，定位設備用電異常，發現安全隱患，防患于未然，避免設備故障造成的經濟損失。
? 企業單位清清楚楚用電、實實在在節省、明明白白花錢。通過多種直觀的統計圖表，結合手機微信服務，隨時隨地掌握配電運行情況，減少系統運行管理和維護成本，節約人工成本。
系統架構
配電監控系統采用分散，分層，分布式結構設計，按間隔單元?jiǎng)澐郑K化設計，整個系統分為三層：現場測控層，網絡通訊層，系統管理層。
以10kV變配電站監控管理系統為例，如下圖體現了由安廷智能配電監測設備及變配電站監控管理軟件平臺組成的系統架構。
? 現場測控層
現場測控層設備包括：微機綜合保護裝置、電力參數測量?jī)x表、電能質量監測裝置、溫控儀表、電動機保護裝置等。
所有的現場測控層設備相對獨立，按一次設備對應分布式配置，完成保護、控制、監測和通訊等功能，同時具有動態實時顯示開關設備工作狀態、運行參數、故障信息。現場測控層設備與開關柜融為一體，構成智能化開關柜，經RS485通訊接口接入現場總線。
除上述設備之外，系統還具備與模擬屏、直流屏系統、無線測溫系統、柴油發電機和變壓器溫控儀等第三方設備的通訊接口。
? 網絡通訊層
網絡通訊層實現現場測控層與系統管理層之間的數據交換，包括通訊管理機、以太網網關，多串口服務器、以太網交換機、光纖收發器、光交換機以及路由用的光纜、通訊電纜等通訊設備和通訊線路，根據每個項目的實際情況，設計相應的網絡結構，配置相應的通訊設備。
對于單個變配電室的系統，采用現場總線和以太網的網絡組織形式。
對于多個變配電室的系統，采用光纖通訊網絡與現場總線，以太網相結合的網絡組織形式，其中站站之間采用光纖星型網絡或光纖冗余環型網絡，站內采用現場總線和以太網的網絡。
? 系統管理層
由配電監測軟件、監控主備機、打印機、UPS電源、模擬屏、GPRS通訊模塊等組成，監控主機采用高性能的計算機，結合配電監測軟件實現電力系統的全部監控和管理功能，操作系統基于多進程、多任務中文操作系統。
通過以太網可以實現配電監控系統與DCS系統、樓宇監控系統、消防系統、能源管理系統和供電局調度系統等通訊，實現數據上傳。
產品功能
? 基本配電監測功能
配電監測系統采用電力專用的監控軟件，該監控軟件基于多進程、多任務中文操作系統，用戶界面友好、豐富、方便，所有窗口均為中文操作界面；完全開放的面向各種智能監控設備的通訊驅動程序；完全滿足樓控系統、上級管理系統、供電局調試中心等系統的數據交換和管理。

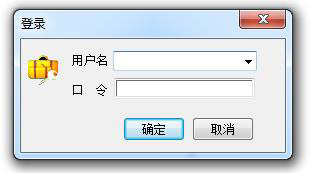

? 用戶管理
為了使實時系統能夠安全穩定運行，整個系統提供可靠的安全保護措施，所有的系統操作員能夠根據權限大小賦予某特性，這些特性規定了各個操作員對系統及各種活動的適用范圍，如用戶名、口令字、操作權限及操作范圍等特性，對重要的控制使用雙口令密碼，對操作員的重要操作給予記錄。

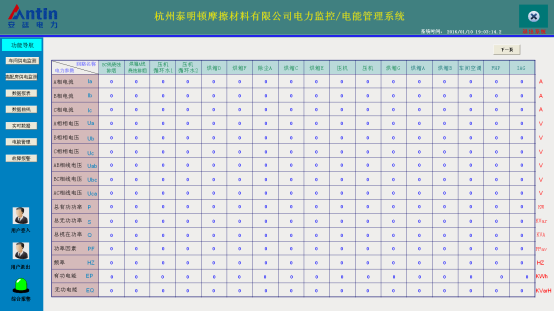

? 數據采集與處理
監控系統實時采集電氣設備的模擬量(電壓、電流、頻率、功率、電度、溫度、濕度等)和開關量(斷路器及隔離開關位置信號、設備運行狀態、繼電保護及自動裝置信號等)。監控系統將采集的數據經處理后上傳并保存，為自動化系統的管理提供必要的信息。
? 網絡通訊
電力監控系統采用分布、分散式網絡組織結構，支持現場總線、以太網通訊、光纖通訊及無線通訊等多種通訊方式。
監控系統具有的網絡診斷功能，能在線診斷監控系統網絡通訊狀態，發生網絡故障時，能自動在屏幕上顯示故障單元和故障部位。
系統具有良好的開放性，能方便的與其它自動化系統通訊，如樓宇監控系統、消防系統、DCS、ECS、供電局調試系統等，實現自動化系統間的數據共享。
? 人機界面及遠程操作

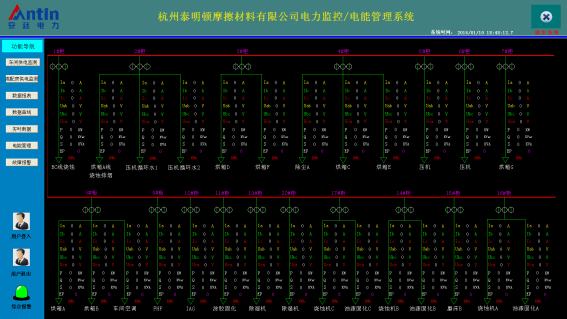

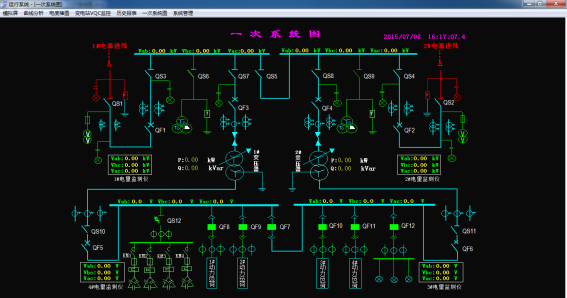

顯示整個電力監控系統系統網絡圖，動態刷新顯示電力系統和各主接線圖，主接線圖上能顯示各開關運行狀態和在線運行參數等。
根據該項目電力監控的需要，軟件設定為可以修改的方式，可以根據需要或?qū)嶋H運行情況，對電力系統圖進行修改和組態，系統會根據修改后的情況實時反映運行參數。
操作人員可通過監控主機對受控對象進行遠程控制，系統具有嚴格的密碼保護系統和權限等級管理功能，對于每次遙控操作，系統均對操作人、操作時間及操作類型進行記錄，自動生成遙控操作記錄，并經記錄刻盤。

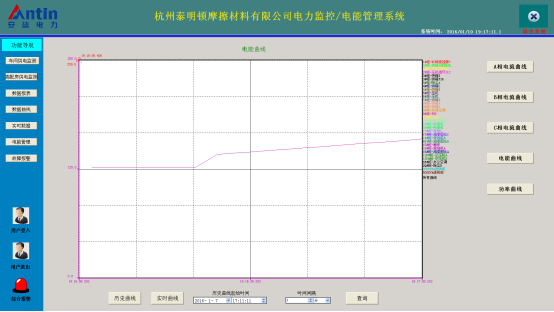

? 歷史曲線
系統可以根據用戶需求，對遙測數據進行實時記錄，記錄時間超過現年以上。歷史數據通過曲線方式直觀地顯示，用戶可方便查看各種對象的歷史數據曲線。

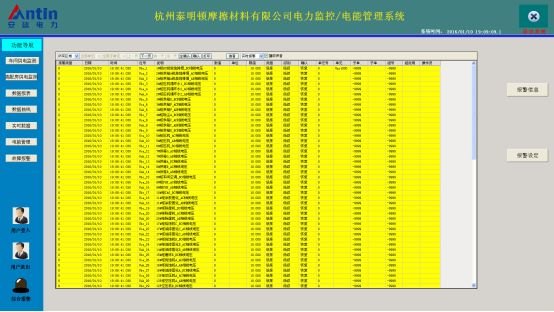

? 事件報警與記錄
當出現開關事故變位、遙測越限、保護動作或其它報警信號時，系統發出語音提示，并自動彈出報警畫面，顯示報警回路名、報警信息、日期和時間。報警需操作人員認可復位。報警信息記錄到報警歷史數據庫。
? 第三方通訊功能
監控系統提供了與直流屏、變壓器、發電機組、應急電源、模擬屏、樓宇自控系統或其它自動化系統的通訊功能。
? 強大的擴展功能
監控系統具有網絡擴展功能，在不影響原有系統正常運行的基礎上方便靈活的擴展系統功能。
? 電能管理功能
電能管理功能是基于電力監控功能，通過建立典型耗能數據模型開發的電力需求側的管理功能。
電能管理功能模塊包括：電費管理、用電量統計與分析、報表管理。
? 電費管理
系統為用戶提供了每月的實時電費賬單，采用電力公司營銷系統電費算法，可讓用戶實時掌握電費花費。

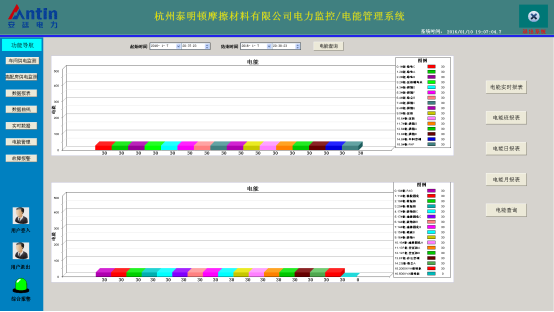

? 用能排行分析分析報表
系統為用戶提供了電能消耗統計和管理功能，可以根據負載類型、回路名稱進行用電量的對比，可以通過日、月、年方式進行查看實際用電量的對比值，并可以進行顯示，打印，查詢。

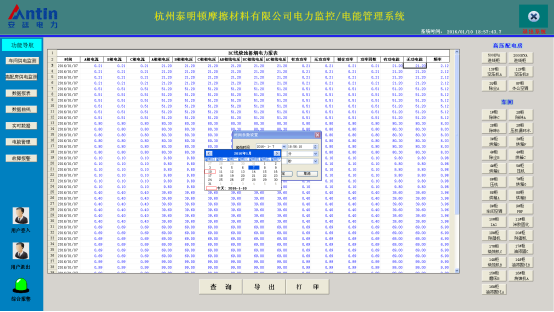

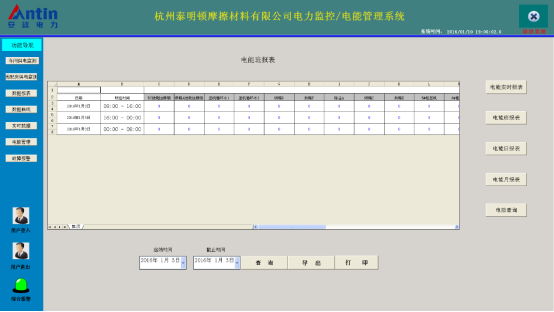

? 報表管理
系統對遙測量，遙信量等參數進行實時采集，對重要的數據進行統計、分析并存入數據庫。具備實時數據和歷史數據進行分類查詢的功能，并可對數據進行打印輸出。
? 電能質量監測功能
? 電壓健康分析
電能質量分析功能是基于電力監控系統功能，可以對整個系統范圍的電能質量和電能可靠性狀況進行持續的監測和數據采集，具有電能質量測量、電能質量標準驗證、事件報警等功能。
? 電流平衡分析
通過對三相用電的電流平衡分析，定位單相供電設備布線不合理的位置，避免引起三相用電不平衡。從而減少對變壓器效率的影響及設備使用壽命，避免線路老化、設備故障。
? 諧波分析功能
IEC61000-4-30和EN50160標準滿足判定報表是依據國際標準驗證電能質量水平，并可以通過數字圖表或圖形快速查看電能質量指數，能夠顯示諧波柱狀圖、奇偶次諧波、THD、K系數、波峰因數、相序圖和三相對稱分量圖。
? 波形繪制分析功能
繪制波形記錄曲線最多可以達到數秒，能顯示電壓，電流之間相對的關系。
依據行業標準的電壓偏差容忍曲線，標注出電壓驟升、驟降、瞬變和其他電壓擾動事件，其中包括ITIC(CBEMA)和SEMI。對任一事件，均可以顯示一系列相關帶時標事件，點擊單個事件查看具體信息諧波含量，電壓閃變，擾動，頻率偏差，不平衡度，功率因數等電能質量問題。
可廣泛應用在以下場合：
診斷并隔離引起電能質量問題的設備或生產流程
對當前電能質量的狀態和趨勢進行預先評估
辨別設備的缺陷，確定配電設備的可靠運行
對電能質量性能進行基準判別，并能比較不同位置，不同廠房及不同生產線的情況
設定判別基準，并對設備升級或系統更改的結果進行驗證
服務宗旨
安廷電力不僅為用戶提供專業的電力監控系統解決方案，同時還提供專業的系統集成服務：協助用戶進行需求的分析、監控方案的制定、系統費用的預算、設計和施工圖紙的制作，現場的施工和調試，用戶投用前的培訓，完善的售后服務等。
公司根據現場的實際情況為用戶提供定制服務，可提供：廠站電力設備狀態監測與預警系統方案、工廠能源狀態監測與管理系統方案、變電站智能輔助系統、化工設備狀態監測與診斷等解決方案。
*本公司保留對所描述產品規格進行修改的權利，恕不另行通知。訂貨前，請垂詢本公司以獲悉本產品的最新規格。
